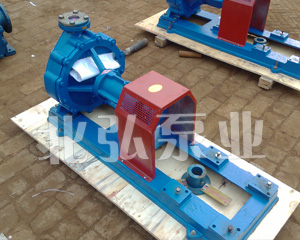

LQRY導熱油泵 2013-02-06
LQRY型導熱油泵基本結構形式為單級單吸懸臂式腳支撐結構,泵的進口為軸向吸入,出口為中心垂直向上,和電機同裝于底座上.
產品詳情
LQRY系列導熱油泵具有結構合理、效率高、技術先進、在熱態下能長期穩定運轉無泄漏、無附加降溫系統可靠等特點 LQRY系列導熱油泵廣泛使用于石油、化工行業、油脂、鍋爐、建筑、養路、制藥、塑料、橡膠、含成纖維紡織、印染等工業領域，是一種熱載體介質循環泵，建議使用溫度≤370℃。
LQRY型導熱油泵基本結構形式為單級單吸懸臂式腳支撐結構，泵的進口為軸向吸入，出口為垂直向上，和電機同裝于底座上。LQRY型導熱油泵的支撐采用了雙端球軸承支撐的結構形式，前端采用潤滑油潤滑，后端采用潤滑脂潤滑，中間有一導油管，用以隨時觀察密封情況和回收導熱油。采用自熱散熱結構，改變了傳統的水降溫結構，使結構簡單，體積小，節約運行費用、性能好。
LQRY導熱油泵使用維護方法
1．開機準備
1.1 清理現場，擰開軸承座螺絲，加入熱油作潤滑油。
1.2 檢查電機轉向是否與泵轉方向一致。
1.3 用手搬動聯軸器泵應轉動靈活。
1.4 開車前應使用所輸送的導熱油將泵灌滿，以驅除泵中空氣，此時吐出口的管路上閘閥應關閉。
1.5 所輸送的導熱油在開車前要均勻加熱，預熱是利用被輸送的導熱油不斷通過泵體進行的。
預熱標準：泵殼溫度不得低于入口油溫40℃，預熱速度為50℃/時，在開車預熱時應將泵支腳上的側螺母松開0.3～0.5毫米，預熱完畢應擰緊。
1.6 開車前應檢查基礎及螺栓有無松動。密封是否正常。
2．開機
2.1 檢查各項準備工作是否已經完善。
2.2 打開各種儀表的開關。
2.3 接通電源，當泵達到正常轉速，且儀表顯示相當壓力，逐漸打開輸出管路上的閘閥，并調節到需要的工況。在輸出管路上的閘閥關閉的情況下，泵連續工作不能超過3分鐘。
2.4 泵初始運行期間，把生產流程中的設備緩緩加熱到100℃～130℃,并且保持在該溫度下繼續運行，脫水脫氣到導熱油中的水份完全蒸發，才把設備加熱到操作溫度。
2.5 在初次運行3～4小時，把設備加熱到操作溫度之后關掉油泵，檢查泵軸和電機軸聯軸器的同軸度，泵軸和電機軸偏差控制在允許范圍內，泵軸用手轉動應輕便靈活和無振動旋轉，如達不到上述要求，就應重新進行調整。
2.6 開機過程中，要時時注意電動機的功率讀數及振動情況，振動值不超過0.6毫米，如有異常應停車檢。
泵型號 | 流量 m3/h | 揚程 m | 轉速 n r/min | 功率 kw | 效率η % | 電機（Y型） 機座號 | |
軸功率 | 配用功率 | ||||||
15-15-100 | 3 | 10 | 2800 | 0.45 | 0.75 | 20 | 801 |
15-15-100A | 2 | 10 | 2800 | 0.36 | 0.55 | 18 | AO2-7122 |
15-15-100B | 1 | 10 | 2800 | 0.2 | 0.37 | 15 | AO2-7112 |
20-20-100 | 1 | 10 | 2800 | 0.09 | 0.37 | 26 | AO2-7112 |
20-20-125 | 1.5 | 22 | 2800 | 0.22 | 0.75 | 30 | 801 |
40-25-160 | 10 | 28 | 2900 | 1.72 | 2.2 | 45 | 90L |
25-25-160 | 3 | 27 | 2900 | 0.53 | 1.5 | 30 | 90S |
32-32-160 | 6 | 28 | 2900 | 0.85 | 1.5 | 50 | 90S |
50-32-160 | 12.5 | 30 | 2900 | 1.90 | 3.0 | 57 | 100L |
50-32-200 | 18 | 40 | 2900 | 3.92 | 5.5 | 50 | 132Sl |
50-32-200A | 16 | 32 | 2900 | 3.35 | 4 | 42 | 112M |
50-32-250 | 12.5 | 80 | 2900 | 6.2 | 11 | 44 | 160Ml |
65-50-160 | 20 | 32 | 2900 | 3.17 | 5.5 | 55 | 132S1 |
65-40-200 | 30 | 48 | 2900 | 6.3 | 7.5 | 62 | 132S2 |
65-40-200A | 25 | 35 | 2900 | 4.0 | 5.5 | 59 | 132S1 |
65-40-250 | 25 | 80 | 2900 | 10.3 | 15 | 53 | 160M2 |
65-40-250A | 20 | 51 | 2900 | 5.67 | 7.5 | 49 | 132S2 |
65-40-315 | 25 | 125 | 2900 | 18.9 | 30 | 45 | 200L1 |
65-40-315A | 22.5 | 100 | 2900 | 15.3 | 22 | 40 | 180M |
80-50-200 | 50 | 50 | 2900 | 9.7 | 15 | 70 | 160M2 |
80-50-200A | 45 | 40 | 2900 | 7.8 | 11 | 63 | 160M1 |
80-50-200B | 40 | 32 | 2900 | 6.37 | 7.5 | 55 | 132S2 |
80-50-250 | 50 | 80 | 2900 | 17.1 | 22 | 58 | 180M |
80-50-250A | 43 | 60 | 2900 | 12.8 | 15 | 55 | 160M2 |
80-50-315 | 50 | 125 | 2900 | 30.4 | 45 | 56 | 225M |
80-50-315A | 45 | 100 | 2900 | 23.6 | 30 | 52 | 200L1 |
100-65-200 | 100 | 50 | 2900 | 18.4 | 22 | 74 | 180M |
100-65-200A | 94 | 44 | 2900 | 16 | 22 | 70 | 180M |
100-65-200B | 87 | 38 | 2900 | 13.8 | 15 | 65 | 160M2 |
100-65-200C | 80 | 32 | 2900 | 11.8 | 15 | 59 | 160M2 |
100-65-250 | 100 | 80 | 2900 | 32.06 | 37 | 68 | 200L2 |
100-65-250A | 95 | 72 | 2900 | 29 | 37 | 64 | 200L2 |
100-65-250B | 90 | 65 | 2900 | 26.2 | 30 | 61 | 200L1 |
100-65-250C | 85 | 50 | 2900 | 20.3 | 30 | 57 | 200L1 |
100-65-315 | 100 | 125 | 2900 | 50.06 | 75 | 68 | 280S |
100-65-315A | 95 | 113 | 2900 | 45.23 | 55 | 64.63 | 250M |
100-65-315B | 90 | 100 | 2900 | 40.5 | 55 | 60.50 | 250M |
100-65-315C | 82 | 84 | 2900 | 34.76 | 45 | 54 | 225M |
125-100-200 | 200 | 50 | 2900 | 35.4 | 45 | 77 | 225M |
125-100-200A | 178 | 40 | 2900 | 26.6 | 37 | 73 | 200L2 |
125-100-250 | 200 | 70 | 2900 | 47 | 55 | 80 | 250M |
125-100-250A | 190 | 63 | 2900 | 41.6 | 55 | 78 | 250M |
125-100-250B | 180 | 57 | 2900 | 37.9 | 45 | 74 | 225M |
125-100-250C | 170 | 51 | 2900 | 32.15 | 45 | 72 | 225M |
125-100-250D | 150 | 70 | 2900 | 40 | 45 | 70 | 225M |
150-150-200 | 350 | 50 | 2900 | 60 | 75 | 80 | 280S |
150-150-200A | 313 | 40 | 2900 | 45 | 55 | 76 | 250M |
200-150-400 | 350 | 50 | 1450 | 61.8 | 75 | 78 | 280S |
200-150-400A | 330 | 45 | 1450 | 52.8 | 75 | 77 | 280S |
250-200-400 | 500 | 50 | 1480 | 86.2 | 110 | 79 | 315S |
250-200-500 | 500 | 80 | 1480 | 136 | 160 | 76.5 | 315M |
250-200-500A | 400 | 50 | 1480 | 75 | 90 | 73 | 280M |
